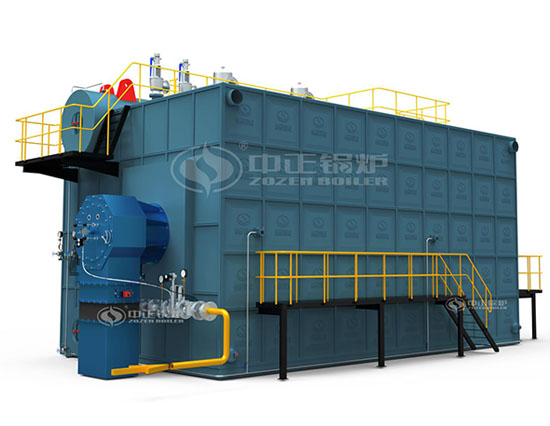

SZS冷凝燃氣（油）飽和蒸汽鍋爐
產品簡介：
SZS系列燃氣（油）鍋爐為雙鍋筒、縱置式、D型布置結構，右側為爐膛，左側為對流管束；通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的錯列結構，前部為順列結構，爐膛燃燒產生的煙氣從爐膛尾部的出煙口進入燃燼室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道排入大氣。
應用范圍：供暖、化工、食品、紡織、印染、煙草、飼料、醫藥、建材、釀酒、橡膠、醫院
燃 料：天然氣、焦爐煤氣、高爐煤氣、碳黑尾氣、沼氣、甲醇
突出優勢
安全
SZS系列燃氣（油）鍋爐本體高溫區采用強制循環，保證各部分受熱面能得到可靠的冷卻并防止汽化。SZS系列燃氣（油）鍋爐布置有防爆門和火焰探測器，運行安全可靠。
環保
SZS系列燃氣（油）鍋爐擁有更大的爐膛，配合超低氮燃燒機，NOx低至30mg/Nm3。煙道及鍋爐煙氣口處采用內保溫措施，有效的降低了鍋爐運行中的噪音。
節能
采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。燃燒室采用窄間距管膜式水冷壁，具有良好的氣密性，減少熱損失，提高鍋爐熱效率。
便捷
SZS系列燃氣（油）鍋爐上下鍋筒前后布置觀火孔，鍋爐后部布置有檢查門，打開方便，利于用戶檢修和清理內外部
長壽命
SZS系列燃氣（油）鍋爐本體的前后墻全部采用膜式結構，大大地提高了前后墻的使用壽命，確保使用壽命20年以上。鋼板下斜、圈圓、鍋筒鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
先進工藝
鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。高溫區對流管全部采用防顫緊固件，杜絕了對流管束管口的斷裂問題
工作原理
容量： 20 - 110 t/h
工作壓力：1.25 - 5.3 Mpa
應用行業：應用行業：食品廠、化工廠、油田、紡織廠、制藥廠、建材廠、乳制品廠、食用菌廠、服裝廠、造紙廠、釀酒廠、商業大廈、電廠（輔助）、住宅小區等。
常用噸位：4噸SZS冷凝燃氣蒸汽鍋爐、10噸SZS燃氣蒸汽鍋爐、20噸szs燃氣蒸汽鍋爐、25噸SZS燃氣鍋爐、30噸szs型噸燃氣鍋爐、45噸szs鍋爐

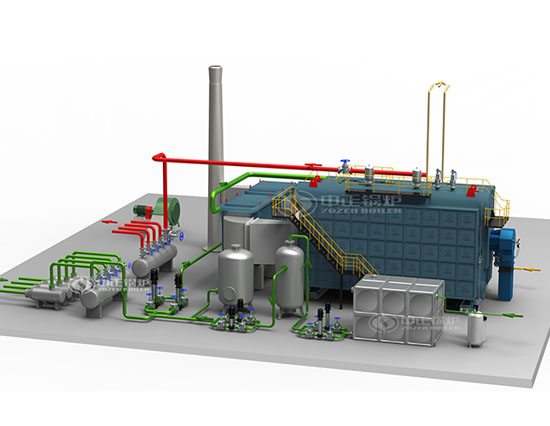

輔機配置
| 輔機系統 | 輔機系統機器組成 |
| 燃料制備系統 | 油罐、日用油箱、燃氣調壓裝置 |
| 風煙系統 | 鼓風機（G）、引風機（Y）、煙囪 |
| 除塵系統 | 多管除塵器、麻石除塵器、電除塵器、袋式除塵器 |
| 除渣系統 | 無 |
| 電控系統 | 普通控制柜（箱）、DCS控制系統、配電柜（高壓柜、低壓柜等）、配套二次儀表閥門、電線、電纜 |
| 汽、水系統 | 加藥裝置、消音器、減溫減壓裝置 |
| 燃燒系統 | 燃燒機、控制箱、配套儀表閥門 |
| 水處理系統 | 全自動軟水器、反滲透水處理系統 |
技術參數
| 鍋爐型號 | 額定蒸發量 (t/h) |
額定工作壓力 （Mpa） |
額定蒸汽溫度 （℃） |
熱效率 （%） |
| SZS20-1.25-Q.Y | 20 | 1.25 | 194 | >98 |
| SZS20-1.6-Q.Y | 20 | 1.6 | 204 | >98 |
| SZS20-2.5-Q.Y | 20 | 2.5 | 225 | >98 |
| SZS25-1.25-Q.Y | 25 | 1.25 | 194 | >98 |
| SZS25-1.6-Q.Y | 25 | 1.6 | 204 | >98 |
| SZS25-2.5-Q.Y | 25 | 2.5 | 225 | >98 |
| SZS30-1.25-Q.Y | 30 | 1.25 | 194 | >98 |
| SZS30-1.6-Q.Y | 30 | 1.6 | 204 | >98 |
| SZS30-2.5-Q.Y | 30 | 2.5 | 225 | >98 |
| SZS35-1.25-Q.Y | 35 | 1.25 | 194 | >98 |
| SZS35-1.6-Q.Y | 35 | 1.6 | 204 | >98 |
| SZS35-2.5-Q.Y | 35 | 2.5 | 225 | >98 |
| SZS40-1.25-Q.Y | 40 | 1.25 | 194 | >98 |
| SZS40-1.6-Q.Y | 40 | 1.6 | 204 | >98 |
| SZS40-2.5-Q.Y | 40 | 2.5 | 225 | >98 |
| SZS50-1.25-Q.Y | 50 | 1.25 | 194 | >98 |
| SZS50-1.6-Q.Y | 50 | 1.6 | 204 | >98 |
| SZS50-2.5-Q.Y | 50 | 2.5 | 225 | >98 |
| SZS65-1.25-Q.Y | 65 | 1.25 | 194 | >98 |
| SZS65-1.6-Q.Y | 65 | 1.6 | 204 | >98 |
| SZS65-2.5-Q.Y | 65 | 2.5 | 225 | >98 |
| SZS75-1.25-Q.Y | 75 | 1.25 | 194 | >98 |
| SZS75-1.6-Q.Y | 75 | 1.6 | 204 | >98 |
| SZS75-2.5-Q.Y | 75 | 2.5 | 225 | >98 |
| SZS100-1.25-Q.Y | 100 | 1.25 | 194 | >98 |
| SZS100-1.6-Q.Y | 100 | 1.6 | 204 | >98 |
| SZS100-2.5-Q.Y | 100 | 2.5 | 225 | >98 |
| SZS110-1.25-Q.Y | 110 | 1.25 | 194 | >98 |
| SZS110-1.6-Q.Y | 110 | 1.6 | 204 | >98 |
| SZS110-2.5-Q.Y | 110 | 2.5 | 225 | >98 |
